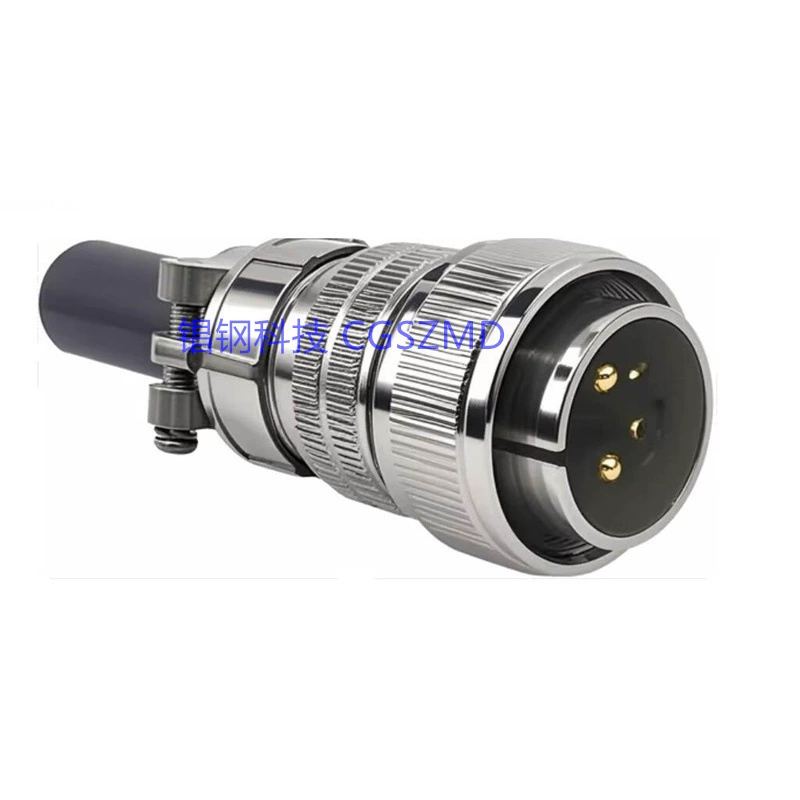

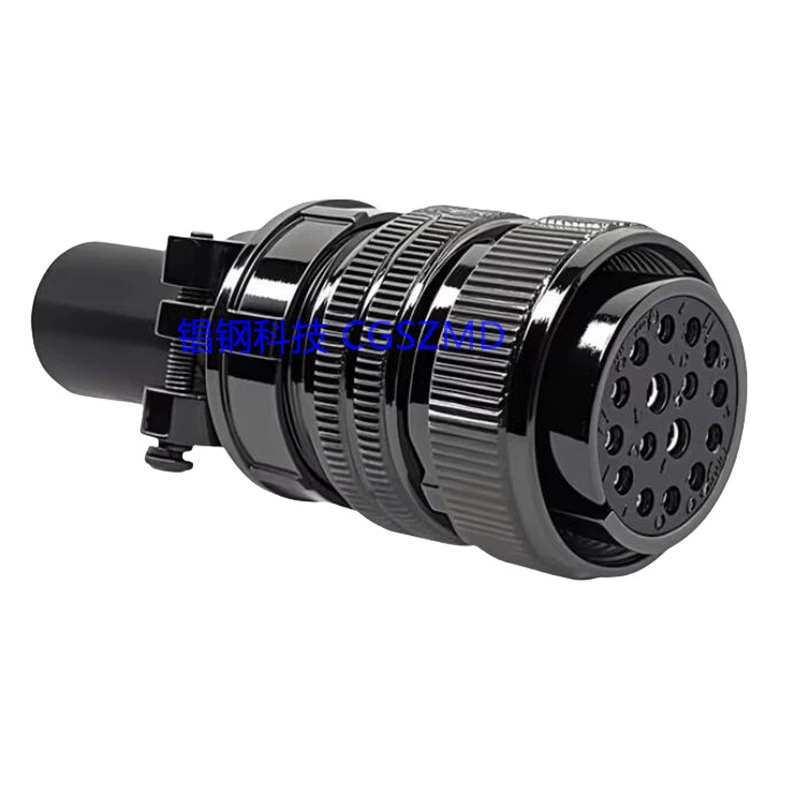

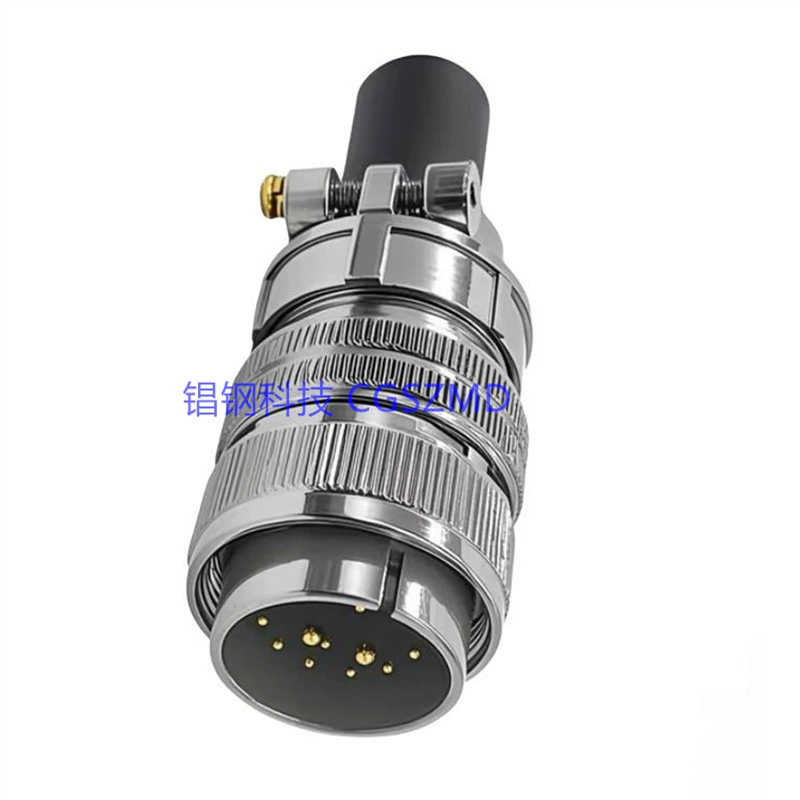

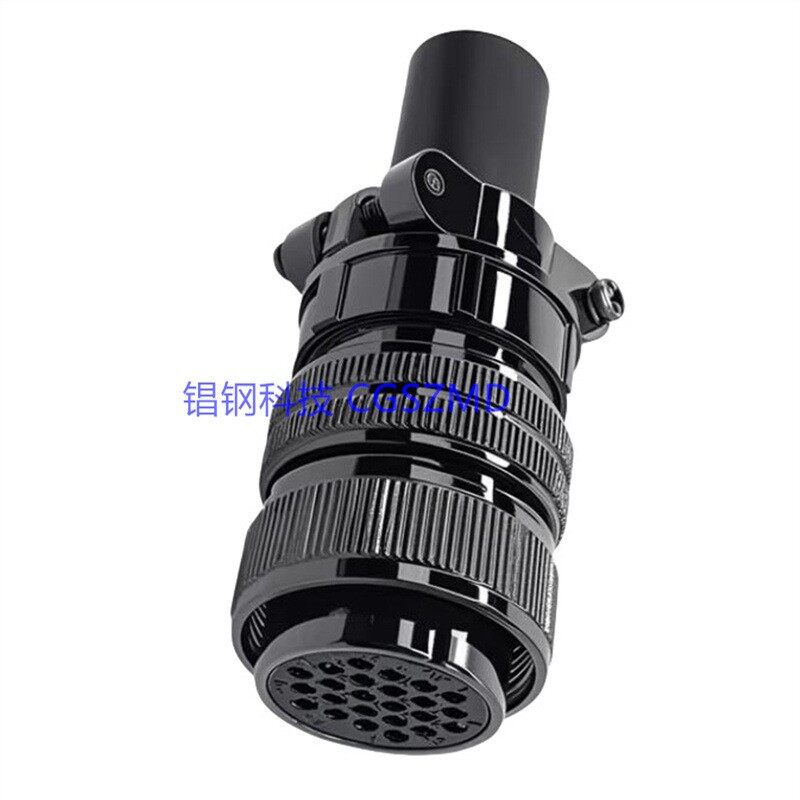

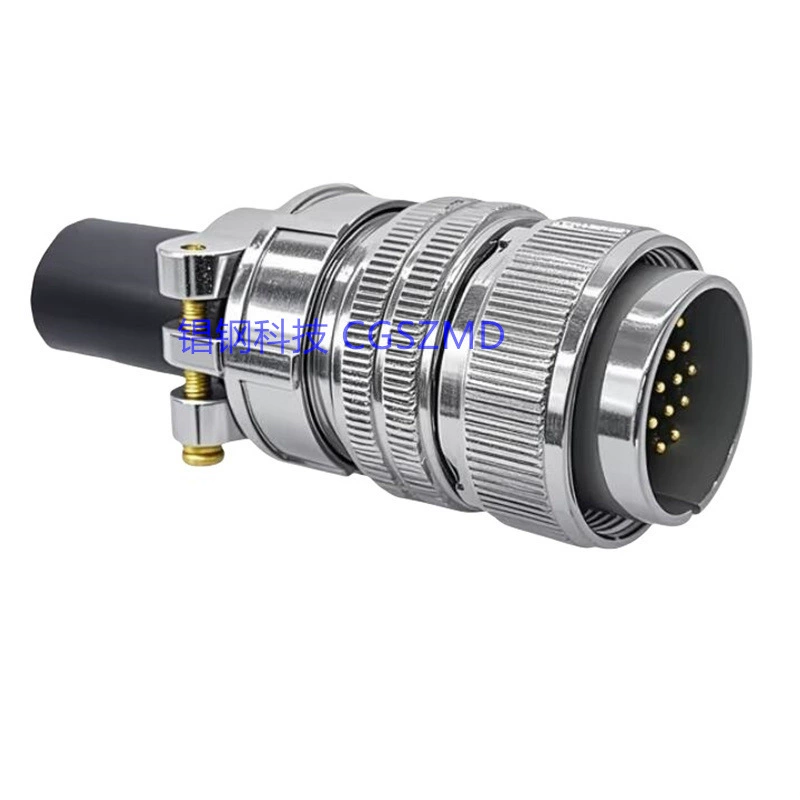

MS3106A
Category:5015 Series
Keywords:Threaded connection; MS3106 is a MIL-DTL-5015 circular connector featuring a straight cable plug with threaded locking, designed to mate with MS3100/3101/3102 receptacles. Constructed from an aluminum alloy shell, it operates within a temperature range of -55°C to 125°C and achieves IP67 protection upon mating. Available in comprehensive specifications, it is widely used in servo motors and industrial control equipment, compatible with major imported brands. Gold-plated copper contacts provide IP67 protection.
Details
MS3106A系列符合MIL-C-5015标准，采用高强铝合金壳体，螺纹连接结构，配备防误插键槽。产品分为焊接式、压接式两种端接形式，壳体可选军绿色、黑色、银色电镀处理，具备高可靠性、抗震动特性，广泛应用于航空航天、工业自动化、轨道交通等领域。主流壳体型号（MIL-DTL-5015 MS 标准型号体系，合计 100 + 常用型号）
壳体类型定义
MS3100：穿墙法兰插座
MS3102：盒式方形法兰插座
MS3101：电缆螺母紧固插座
MS3106：直式插头
MS3108：90° 弯插头
MS3100（穿墙法兰插座）
MS3106A10SL-3P MS3106A10SL-3S MS3106A10SL-4P MS3106A10SL-4S MS3106A12-10P MS3106A12-10S MS3106A12-8P MS3106A12-8S MS3106A14S-6P MS3106A14S-6S MS3106A14S-9P MS3106A14S-9S MS3106A14S-11P MS3106A14S-11S MS3106A16-5P MS3106A16-5S MS3106A16-8P MS3106A16-8S MS3106A16-11P MS3106A16-11S MS3106A16-16P MS3106A16-16S MS3106A18-10P MS3106A18-10S MS3106A18-11P MS3106A18-11S MS3106A18-12P MS3106A18-12S MS3106A18-18P MS3106A18-18S MS3106A18-32P MS3106A18-32S MS3106A20-4P MS3106A20-4S MS3106A20-7P MS3106A20-7S MS3106A20-15P MS3106A20-15S MS3106A20-18P MS3106A20-18S MS3106A20-24P MS3106A20-24S MS3106A20-27P MS3106A20-27S MS3106A20-29P MS3106A20-29S MS3106A22-9P MS3106A22-9S MS3106A22-14P MS3106A22-14S MS3106A22-19P MS3106A22-19S MS3106A22-22P MS3106A22-22S MS3106A22-34P MS3106A22-34S MS3106A24-6P MS3106A24-6S MS3106A24-12P MS3106A24-12S MS3106A24-19P MS3106A24-19S MS3106A24-20P MS3106A24-20S MS3106A24-28P MS3106A24-28S MS3106A24-33P MS3106A24-33S MS3106A28-11P MS3106A28-11S MS3106A28-12P MS3106A28-12S MS3106A28-15P MS3106A28-15S MS3106A28-22P MS3106A28-22S MS3106A28-35P MS3106A28-35S MS3106A32-9P MS3106A32-9S MS3106A32-17P MS3106A32-17S MS3106A32-36P MS3106A32-36S MS3106A32-48P MS3106A32-48S MS3106A36-3P MS3106A36-3S MS3106A36-10P MS3106A36-10S MS3106A36-61P MS3106A36-61S MS3106A40-31P MS3106A40-31S MS3106A40-51P MS3106A40-51S MS3106A40-85P MS3106A40-85S MS3106A14-12P MS3106A14-12S MS3106A10-98P MS3106A10-98S MS3106A08-33P MS3106A08-33S MS3106A18-4P MS3106A18-4S MS3106A20-10P MS3106A20-10S MS3106A24-52P MS3106A24-52S MS3106A28-41P MS3106A28-41S MS3106A32-57P MS3106A32-57S
Parameters:
Materials and Technical Specifications; Mechanical and Electrical Performance:
| Connection method | Threaded Connection | Insulating materials | TPU |
| Casing Material | Aluminum Alloy | Insulating materials | TPU |
| Insulating materials | TPU | Wiring method | Weld: φ1.6, φ2.4, φ3.6, φ5.7 Solder: φ1.6, φ2.4, φ3.6, φ5.7 |
| Contact Material | Brass (gold-plated/silver-plated) | Wiring method | Weld: φ1.6, φ2.4, φ3.6, φ5.7 Solder: φ1.6, φ2.4, φ3.6, φ5.7 |
| Wiring method | Weld: φ1.6, φ2.4, φ3.6, φ5.7 Solder: φ1.6, φ2.4, φ3.6, φ5.7 | Temperature Range | -40℃~+70℃ |
| mating cycles | 500 500 cycles | Temperature Range | -40℃~+70℃ |
| Temperature Range | -40℃~+70℃ |
